TEMA 3 LAS PUERTAS LOGICAS

TEMA 3 :   Las puertas lógicas

Una puerta lógica, o compuerta lógica, es un dispositivo electrónico con una función booleana. Suman, multiplican, niegan o afirman, incluyen o excluyen según sus propiedades lógicas. Se pueden aplicar a tecnología electrónica, eléctrica, mecánica, hidráulica y neumática. Son circuitos de conmutación integrados en un chip.

-Las puertas lógicas son circuitos electrónicos digitales , integrados en un chip , que realizan las operaciones lógicas básicas , suma lógica , producto lógico y negación. Están compuestas por combinaciones de transistores y resistencias.

DIFERENTES TIPOS DE PUERTAS LÓGICAS;

Puerta lógica OR ; Es una puerta formada por dos o más entradas y una salida y es el circuito lógico que realiza la función lógica OR o suma lógica ( +) .

La puerta OR o compuerta OR es una puerta lógica digital , se comporta de acuerdo a la tabla de verdad mostrada a la derecha. Cuando todas sus entradas están en 0 o en BAJA, su salida está en 0. En otro sentido, la función de la compuerta OR efectivamente encuentra el máximo entre dos dígitos binarios, así como la función AND encuentra el mínimo.

Función lógica que realiza : Z= a+b

Puerta lógica AND  Consta de dos o más entradas y una salida y realiza la función lógica AND o producto lógico. Funciona así , la salida alcanza un nivel alto de tensión solamente cuando todas las entradas están a nivel de tensión alto.

La puerta AND o compuerta AND es una puerta lógica digital que implementa la conjunción lógica -se comporta de acuerdo a la tabla de verdad mostrada a la derecha. Esta tendrá una salida ALTA (1), únicamente cuando los valores de ambas entradas sean ALTOS. Si alguna de estas entradas no son ALTAS, entonces tendrá un valor de salida BAJA (0).

Puerta lógica NOT está formada por una entrada y una salida y es el circuito lógico que realiza la función lógica complemento o negación. Su funcionamiento se basa en que la salida toma siempre el valor contrario a la entrada es decir , si la entrada está a un nivel de tensión alto la salida estará , a un nivel de tensión bajo y viceversa.

-En lógica digital, un inversor, puerta NOT o compuerta NOT es una puerta lógica que implementa la negación lógica . A la derecha se muestra la tabla de verdad. Siempre que su entrada está en 0 (cero) o en BAJA, su salida está en 1 o en ALTA, mientras que cuando su entrada está en 1 o en ALTA, su SALIDA va a estar en 0 o en BAJA.La función física  delinversor, es la de cambiar en su salida el nivel del voltaje de su entrada entre los definidos  como lógico ALTO Y lógico BAJO.

PUERTA LÓGICA NOR , Realiza la función inversa de la puerta or , su salida estará a un nivel de tensión alto cuando todas sus entradas están a un nivel bajo de tensión

La puerta NOR o compuerta NOR es una puerta lógica digital que implementa la disyunción lógica negada -se comporta de acuerdo a la tabla de verdad mostrada a la derecha. Cuando todas sus entradas están en 0 (cero) o en BAJA, su salida está en 1 o en ALTA, mientras que cuando una sola de sus entradas o ambas están en 1 o en ALTA, su SALIDA va a estar en 0 o en BAJA. NOR es el resultado de la negación de que el operador OR.

PUERTA LÓGICA NAND , realiza la función inversa de la puerta and , su salida estará a un nivel de tensión alto cuando algunas de las entradas están a un nivel de tensión bajo

La puerta NAND, compuerta NAND o NOT AND es una puerta lógica que produce una salida falsa solamente si todas sus entradas son verdaderas; por tanto, su salida es complemento a la de la puerta AND, -se comporta de acuerdo a la tabla de verdad mostrada a la derecha. Cuando todas sus entradas están en 1 (uno) o en ALTA, su salida está en 0 o en BAJA, mientras que cuando una sola de sus entradas o ambas están en 0 o en BAJA, su SALIDA va a estar en 1 o en ALTA.

TEMA 3 . ELECTRONICA

TEMA 3 ACTIVIDADES : ELECTRÓNICA

1.Definición de electronica ; analogica y digital.

La electrónica es el campo de la física que se refiere al diseño y aplicación de dispositivos, por lo general circuitos electrónicos, cuyo funcionamiento depende del flujo de electrones para la generación, transmisión, recepción o almacenamiento de información.

Esta información puede consistir en voz o música como en un receptor de radio, en una imagen en una pantalla de televisión, o en  datos como una computadora.

-La electrónica analógica es una rama de la electrónica que estudia los sistemas cuyas variables (tensión, corriente, etc.) varían de una forma continua en el tiempo y pueden tomar (al menos teóricamente) valores infinitos.

-La electrónica digital trabaja con señales digitales , las señales digitales son señales cuyos valores se representan con variables discretas en vez de continuas , es decir , variables que no varían de forma continua y pueden tomar un número finito de valores.

Es la rama de la electrónica más moderna y que evoluciona más rápidamente. Se encarga de sistemas electrónicos en los que la información está codificada en estados discretos, a diferencia de los sistemas analógicos donde la información toma un rango continuo de valores

.

2. Convertidor Analogico-Digital.

Funciona de la siguiente manera , cada cierto tiempo se miden los valores de la señal analogica y a cada valor se le asigna una cifra digital. Entonces la señal analogica se convierte en una sucesión de ceros y unos , es una señal digital.

3. Sistema decimal .



  Es un sistema de base 10 y se puede representar cualquier número.



     358= 3x100 + 5x10 + 8x1 = 3x102 + 5x101+ 8x100

4. Sistema binario.

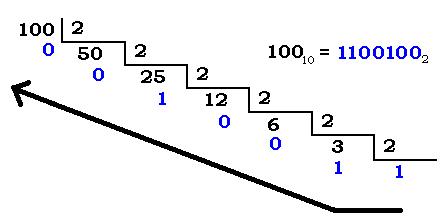

El sistema de numeración binario es un sistema de numeración de base 2.

Cuenta con dos dígitos ( 0 y 1 ) llamado bits,para representar cualquier número.

EJ: 2018 = 0100011111 =0X109 + 1X108 + 0X107 + 0X106+0X105 +1X104 + 1X103 +1X10 2+1X10 1 + 1X100

DISPOSITIVOS ELECTRONICOS TEMA 2

TEMA 2 . ACTIVIDADES

    DISPOSITIVOS ELECTRÓNICOS

1.Definición resistencia y explica para qué sirve el codigo de colores.

-Resistencia eléctrica es toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado, atenuando o frenando el libre flujo de circulación de las cargas eléctricas o electrones.

-El código de colores se utiliza en electrónica para indicar los valores de los componentes electrónicos. Es muy habitual en los resistores pero también se utiliza para otros componentes como condensadores, inductores, diodos y otros.

2. Definición condensador , diodo y transistor y di para que sirven.

CONDENSADOR Componente eléctrico para aumentar la capacidad eléctrica y la carga sin aumentar el potencial, que consiste en dos conductores (armaduras) separados por un dieléctrico o medio aislante. Sirve para Interiormente consta de dos placas conductoras separadas por un material dieléctrico, cuando conectamos el condensador a una fuente de voltaje, comienza a circular corriente por el circuito y una de las placas adquiere carga negativa y la otra positiva, al apagar la fuente de voltaje, si conectamos alguna carga.

DIODO Dispositivo electrónico de dos electrodos por el que circula la corriente en un solo sentido. Pues bien un diodo funciona de esta forma: Solo deja pasar una onda de corriente, en otras palabras convierte la energía convencional de nuestro hogar (alterna) en corriente directa (continua o electrónica). Y enviándola en un solo sentido aislando los

pulsos positivos de los negativos y viceversa.

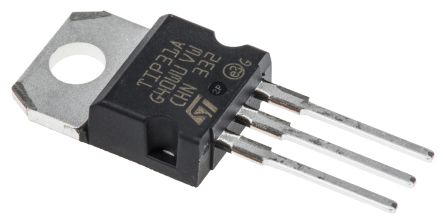

TRANSISTOR En electrónica, pequeño dispositivo semiconductor que cierra o abre un circuito o amplifica una señal; se emplea en circuitos integrados para generar bits (ceros y unos). Sirve para El transistor es un dispositivo electrónico semiconductor utilizado para entregar una señal de salida en respuesta a una señal de entrada. Cumple funciones de amplificador, oscilador, conmutador o rectificador. El término «transistor» es la contracción en inglés de transfer resistor («resistor de transferencia»).



3.Explica qué es una fuente de alimentación y para qué sirve.

Se le llama fuente de poder o de alimentación (PSU en inglés) al dispositivo que se encarga de transformar la corriente alterna de la línea eléctrica comercial que se recibe en los domicilios (220 volts en la Argentina) en corriente continua o directa; que es la que utilizan los dispositivos electrónicos tales como televisores y computadoras,

suministrando los diferentes voltajes requeridos por los componentes, incluyendo usualmente protección frente a eventuales inconvenientes en el suministro eléctrico, como la sobretensión.

Sirve para en primer lugar el transformador adapta los niveles de tensión y proporciona aislamiento galvánico. El circuito que convierte la corriente alterna en corriente continua pulsante se llama rectificador, después suelen llevar un circuito que disminuye el rizado como un filtro de condensador.

4. Idem para un transformador.

Aparato que sirve para transformar la tensión de una corriente eléctrica alterna sin modificar su potencia.

TECNOLOGIA ACTIVIDADES TEMA 2

TECNOLOGÍA ACTIVIDADES : TEMA 2

1. Circuito en serie:

Tenemos dos resistencias de 5 y 10 ohmios en serie y una pila de 20 voltios. Calcula la resistencia total, la intensidad total y la intensidad que circula por cada una de las resistencias. ¿Cuál será el voltaje de total y el de cada una de las resistencias?

       5+10=15

       Vtotal= 20V

       Itotal=Vtotal/Rtotal=20/15=1,3 A

       Itotal=I1=I2

       Itotal=1,3

       V1=I1xR1=1,3x5=6,5V

       V2=I2xR2=1,3x10=13V

       V1+V2=Vt

       6,5+13=19,5V

2. Rtotal=6+8=14

   Vtotal=20V

    Itotal=20/14=1,42

    I1=1,42

    I2=1,42

Itotal=1,42

V1=I1xR1=1,42x6=8,52V

V2=I2xR2=1,42x8=11,36V

V1+V2=Vt

8,52+11,36=19,88

2. Circuito en paralelo:

Tenemos dos resistencias de 5 y 10 ohmios en paralelo.

Calcula la resistencia total, la intensidad total y la intensidad que circula por cada una de las resistencias. ¿Cuál será el voltaje de total y el de cada una de las resistencias?

I/Rt = I/R1 + I/R2

I / Rt = ⅕ + 1/10 =  3 /10

Rt= 10/3= 3.33

Vt= V1= V2

v1=20V

v2=20V

Vt=20V

It= Vt/Rt =20 / 3.33= 6,006 A

I1=V1/R1= 20/5 = 4 A

I2=V2/R2 = 20/10= 2 A

IT=V1+V2= 4+2= 6A

2.CIRCUITO EN PARALELO;

I / Rt = I/R1 + I / R2

I / Rt = ¼+⅛

I/Rt= 2+⅛ = ⅜

Rt = 8/3 = 2,66

Vt = V1= V2- v1=32    v2=32  vt= 32

V=32 V

It= Vt/32/2,66 = 12.03A

I1= Vi / R1= 32/4=8A

I2 = V2 / R2 = 32/8 = 4A

3.Define V , I , R y di en qué unidades se miden.

VOLTAJE ; Potencial eléctrico, expresado en voltios.

INTENSIDAD ; La intensidad de corriente o corriente eléctrica se define como la cantidad de carga eléctrica (electrones) que pasa por un conductor en la unidad de tiempo. Su unidad de medida es el amperio (A) y el aparato con el que se mide recibe el nombre de amperímetro.

RESISTENCIA; La cantidad de electricidad que pasa por un conductor en un segundo se llama intensidad de la corriente y se mide en AMPERIOS (A). La dificultad que ofrece el conductor al paso de una corriente eléctrica se llama resistencia eléctrica y se mide en OHMIOS ( ).

4. Explica la ley de OHM y su formula.

La fórmula anterior se conoce como fórmula general de la ley de Ohm,​​ y en la misma, corresponde a la diferencia de potencial, a la resistencia e a la intensidad de la corriente. Las unidades de esas tres magnitudes en el sistema internacional de unidades son, respectivamente, voltios (V), ohmios (Ω) y amperios (A).

5. Diferencia entre circuito en serie / paralelo , dibujos.

En los circuitos en serie, los resistores están conectados juntos en una línea entre los dos extremos de la fuente de alimentación. La corriente fluye a través de cada resistor, uno tras otro, porque no tiene otros caminos a seguir. Cada resistor reduce la cantidad de corriente que pasa a través del circuito para que la corriente mensurable sea mucho menor que en un circuito que tiene un solo resistor.

P. Estos circuitos parecen autopistas de aterrizamiento múltiple, al tener varias vías alineadas paralelas entre sí. Cada vía tiene su propio resistor. A medida que la corriente fluye a través de este circuito, la corriente se divide, enviando parte de ésta a través de cada una de las vías. Aunque las resistencias controlan el flujo de corriente a través de cada vía, el circuito tiene más corriente que un sistema con una sola vía y un solo resistor.
